Metodología de operatividad de la Máquina Fresadora

A. Mecanismo de Traslado

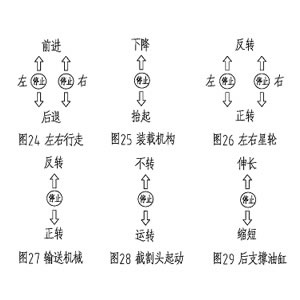

1. Existen dos palancas operativas para controlar los movimientos de la máquina. Utilice la palanca de la izquierda para girar hacia la izquierda y la palanca derecha para girar hacia la derecha. Como indica la figura 24
2. La máquina se moverá hacia adelante si mueve la palanca operativa hacia adelante
3. La máquina Dará marcha atrás si la palanca se acciona hacia atrás
4. Al girar en una esquina, jale ambas palancas simultáneamente en la dirección opuesta a la dirección de giro de la máquina
Nota: Cuando la esquina es relativamente angosta, no colisione, el cabezal frontal de corte con la máquina trasera de transporte
5. Ajuste o relaje la cinta con mecanismo de oruga
(1) Ajuste la cinta con mecanismo de oruga engrasando la válvula de una vía. El aceite a base de calcio fluirá hacia la cámara junto con la válvula. Una vez que el pistón tenga presión, comenzará a trabajar y empujará el bloque de guía.
(2) Relaje la cinta con mecanismo de oruga abriendo la válvula de una vía

B. Operación de la Pala
1. Ascenso y descenso de la pala
(1) Jale la palanca hacia atrás para elevar la pala. El frente de la pala puede alcanzar los 500mm de la tierra
(2) Empuje la palanca hacia adelante para bajar la pala. La altura minia alcanza los 210mm como se ilustra en la imagen 25
Nota:
(1) Cuando la pala esté llena y el cabezal de corte esté en su altura mínima, existen grandes posibilidades de colisión con la rueda en forma de estrella. El final de la pala debe estar en contacto con el suelo para prevenir la vibración de la máquina.
(2) La pala debe elevarse cuando la Fresadora esté en movimiento
2. Operatividad de la rueda en forma de estrella ( la palanca izquierda y derecha comparten el mismo método)
(1) Empuje la palanca operativa hacia adelante para lograr que la rueda gire en contra de las agujas del reloj
(2) Empuje la palanca hacia atrás para que la rueda gire en sentido horario
(3) Ponga la palanca en el pedio para detenerla. Como se ve en la figura 26

C. Mecanismo de Transporte
Empuje la palanca hacia adelante para que la maquina transportadora gire en contra a las agujas del reloj. Jale la palanca hacia atrás para revertir el sentido, Como se muestra en la figura 27
Nota:
1) Las grandes piezas de carbón y roca deben picarse antes de ser transportadas
2) No permita que las piezas en la máquina transportadora queden atrapadas debajo de la pala

D. Operatividad de Cabezal de Corte
1) La palanca hacia adelante detendrá su funcionamiento
2) Retire el cabezal hacia atrás, el cabezal comenzará a funcionar como se muestra en la figura 28
Nota: Cuando la fresadora esté en posición de corte, la cara de corte sera de 3.1 de altura, 3.5 de ancho y 0.9 de profundidad

E. Operación de sección trasera
1) La palanca hacia adelante hará que el cilindro de aceite trasero se estire y que la parte de atrás de la máquina ascienda
2) Jale la palanca y el cilindro de aceite se retraerá realizando el descenso de de la parte de atrás de la máquina como figura en la imagen 29

F. Operación de brazo de corte

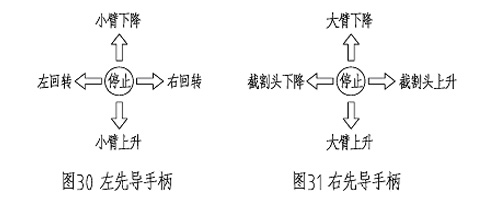

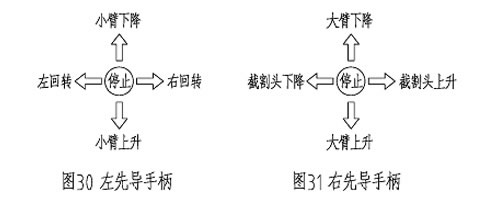

El brazo de corte está compuesto de un brazo grande, uno pequeño y el conector del cabezal de corte. Los movimientos que requiere cada brazo pueden darse como resultado de operar la palanca piloto izquierda y derecha. Con lo que la operación del brazo de corte es flexible y conveniente como figura en la imagen 30 y 31.
