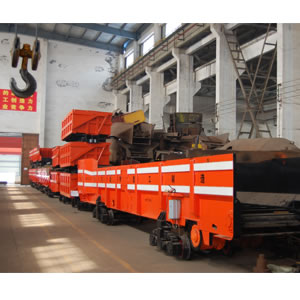

Navettes minières ferroviaires

Description

1.La navette minière ferroviaire est appropriée pour la mine de charbon, le cœur de métaux non ferreux, le tunnel de chemin de fer et l'ingénierie hydroélectrique. C'est l'équipement de transport de roche superflue hautement efficace .
2. Sa capacité de chargement varie selon des modèles de 10 à 50 T.
3. La navette ferroviaire (série ST) est petite dans la taille et la chaîne conduite. Il adopte le réducteur de vitesse d'engrenage à vis sans fin et a la bonne performance réduisant la vibration avec le chariot de ressort à lames s'accrochant dans le centre qui évite de dérailler.
4. La navette utilisée pour les mines de fouilles profondes a passé le certificat de valeur mobilière national.


Deux Brevets
1.La navette ferroviaire reçoit le brevet pour la navette minière à déversement latéral.
2. Il a aussi fait breveter pour des changements des points de force portante , qui peuvent améliorer son temps de service et sa performance de sécurité.

Application

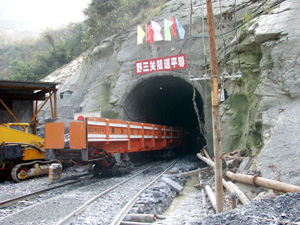

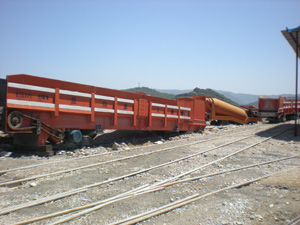

Notre navette minière a été utilisé par China Railway 22nd Bureau Les photos suivantes montrent nos navettes minières ferrovière S20 et S25 au travail. Pour plus d’infos, cliquez ici. (lire la suite)

Les avantages de nous ?

Avantages
1. Le transporteur décharge la roche superflue automatiquement.
2. La navette ferroviaire (série ST) charge et débarque à une ligne de courant sans interruption.
3. Tant le déchargement latéral que frontal sont disponible.

Note
La navette minière ferroviaire doit être seulement utilisée pour le transport de matière, le transport humain est prohibé.

Pour plus d’infos, cliquez sur les liens suivants :
Mine de navette voiture Description technique
Mine de navette vers l'entretien de la voiture
Mes Notes de voiture navette
Mine de navette vers l'utilisation de tour de voiture

Caractéristiques
1. La navette minière ferroviaire (série ST) est conduite à la chaîne.
(1) Elle adopte le réducteur de vitesse d'engrenage à vis sans fin.
(2) Le mécanisme planétaire est utilisé pour l'économie d'énergie.
2. Elle a la bonne performance réduisant la vibration avec le chariot de ressort à lames s'accrochant dans le centre pour évite de dérailler.

Paramètres

Points		Modèles
		ST4	ST6	ST8		ST12	ST14	ST16A	ST20A	ST25A
Volume (m³)		4	6	8		12	14	16	20	25
Capacité de charge (t)		10	15	20		25	29	32	40	50
Poids (t)		6.5	8.5	10.2		12	13.6	17.2	19.84	24.6
Jauge de piste (mm)		600/762		600/762/900
Hauteur de chargement (mm)		1200					1445	1680	1445	1680
Temps de déchargement (min)		1	1.2		1.5	1.5	2	2.8	4	4
Min. Rayon de braquage (m)		12	15		15	15	15	18	15	25
Max. Vitesse de transport (km/h)		15	20		20	20	20	20	20	20
Type de moteur		YB︱11-8	YB︱13-8			YB︱18.5-8			YBK2-200L-6
Puissance (kW)		11	13		13	18.5	18.5	18.5×2	22×2	22×2
Distance des axes  (mm)		800					1000
Distance de centre de chariot (mm)		3000	3600		5400	5400	5450	6350	6250	7080
Mode de conduite		Mono						Dual
Dimension Totale (mm)	L	6250	7065		9540	9540	11255	12840	12900	14300
	l	1280	1505		1570	1570	1770	1670	1770	1850
	H	1620	1640		1640	1640	2000	2140	2000	2500
Rails Applicable (kg/m)		≥ 12	≥ 18		≥24	≥25	≥26	≥27	≥28	≥36
Section de Tunnels Applicable (m)		2.2×2.2	2.5×2.5		3×3	3×3	3.4×3.4	3.5×4	3.4×3.4	4×4.5

Note
1. Les paramètres sont pour la référence sur la sélection modèle.
2. Nous pourrions concevoir la hauteur maximum de déchargement selon l'exigence du client.
