Bétonnière sur Rails (TZB Séries)

Description

1. La bétonnière sur rails (TZB) combine un type de camion (hydraulique) et une mécanisation simple d’utilisation.
2. Tambour de Mixage
(1) Conduit par un moteur électrique pendant le remplissage et le déchargement de matière.
(2) Qualifier un mélange stable pendant le processus de voyage, prévention de la désintégration du béton.
(3) Inclinaisons avec un angle.
(4) La matière remplie sera mélangé uniformément.
(5) Tant le remplissage de matière que la déchargement sont facile d'opération.
(6) A besoin d’être rincé par l'eau propre après la décharge.

Avantage
1. Lame hélicoïdale
(1) Acier fortement allié.
(2) Garantie que chaque angle hélicoïdal est identique.
(3) Après le soudage, nous utilisons la vibration de la machine pour soulager le stress, empêchant la déformation de la pièce.
2. Le béton peut être entièrement déchargé sans restes.

Les avantages de nous ?

Application

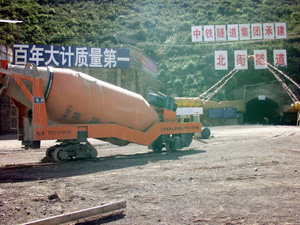

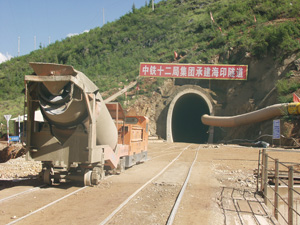

Notre bétonnière sur rails utilisée par China Railway 12th Bureau Les photos suivantes montre la bétonnière sur rails TZ6 travaillant sur le site. Pour plus d’infos, cliquez ici (lire la suite)

Note
1. Observer les règles d'exploitation en remplissant, mélangeant et déchargeant le béton.
2. Mettre le bâton d'exploitation dans la position exigée.
3. Choisir la bonne vitesse de mélange et la méthode de mélange appropriée selon l'état de marche.
4. Si il y a des bourdonnements d'avertissement, le personnel doit atteindre le site dans les 60 minute en hiver et autour de 30 à 40 minute en été.
5. La vitesse de tambour de mélange devrait être contrôlée de 1 à 3 r/min en travail. Le filage de haut débit est interdit.
6. Ralentissement la vitesse de conduite en tournant.
7. En descente et en montée
(1) Réduire le poids du béton selon l'angle incliné en montée.
(2) Contrôler la vitesse de conduite en descente.
8. En conduisant sur la route inégale
(1) Arrêter le filage du tambour de mélange.
(2) Garder la vitesse de conduite sous 15km/h.

Paramètres

Points		Unité	Paramètres principaux
Modèle			TZB-2	TZB-4	TZB-6		TZ6G	TZB-8	TZB-2A Short Type
Capacité du tambour de mélange		M³	3.2	5.2	9		9.5	12	2.7
Capacité de convoyage (m3)		M³	2	4	6		6	8	1.8
Vitesse de déchargement (m3/min)		M³/min	0.5-0.86	0.5-0.86	0.5-0.86		0.5-0.86	0.5-0.86	0.5-0.86
Vitesse de mélange du tambour	déchargement/Mélange	r/min	11.7	10-0.8	12.3-0.8		8th, Août	10-0.8	11.7
	Transport	r/min	2.48 (10km/h)	0.8 (10km/h)	0.8 (10km/h)		2 (10km/h)	0.8 (10km/h)	2.48 (10km/h)
Jauge de la piste		mm	600/762/900	600/762/900	600/762/900		762/900	600/762/900	600/762/900
Min Rayon de braquage (m)		m	15	20	20		20	20	12
Min Rayon de virage(m)		m	30	30	30		30	30	30
Max angle d’opération (°)		(°)	18	18	18		18	18	18
Angle de charge et décharge de matière		(‰)	6	6	6		6	6	6
Max Vitesse (km/h)		Km/h	10	15	15		10	15	10
Vitesse en virage  (km/h)		Km/h	3	3	3		3	3	3
Méthode de connexion de transport	Tunnel plat	Barre d'attelage
	Puits inclinés	Un crochet de transport et deux crochet de sécurité
Angle de racleur			≤5%	≤5%	≤5%		≤5%	≤5%	≤5%
Dimension total (mm) ( L × l × H)		mm	5061×1400×1971	6000×1500	7082×1650		6610×1600	8000×1600	4522×1400×1850
			(Jauge de piste 762)	×2213	×2637		×3087	×3200	(Jauge de piste 600/762)
			5061×1538×1971						4522×1538×1850
			(Jauge de piste 900)						(Jauge de piste 900)
Poids Net		T	4.7 (Jauge de piste 600/762)	6.9	9		9.6	11	4.1 (Jauge de piste 600/762)
			4.8 (Jauge de piste 900)						4.2
									(Jauge de piste 9000
Hauteur de décharge de la matière		mm	1350	1440	1450		1430	1500	1170
Hauteur de remplissage de la matière		mm	1964	2160	2585		2740	3000	1800
taille de trémie du remplissage de la matière		mm	630×686	630×686	630×800		710×870	630×800	595×750
Distance de l’axe		mm	1953	2850	3200		2600	3200	1350
Lame de mélange		Logarithme de Lame à double hélices
Note: Les parties des paramètres pourraient être conçues selon l'exigence client. En attendant, nous nous réservons le droit à la révision de paramètres.
