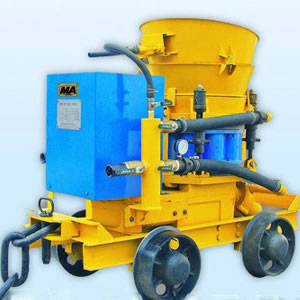

Aspersor de Hormigón con Exceso de Agua

Descripción de la Máquina de Hormigón Proyectado

La máquina de Hormigón Proyectado es ampliamente utilizada en construcciones subterráneas, ingeniería geotécnica, ingeniería municipal y en otras áreas. Por medio de aire comprimido u otra energía, transporta proporcionalmente los materiales mezclados en la tubería y los proyecta sobre ciertas superficies a alta velocidad. Éstos materiales forman una capa de concreto. En los últimos años la Máquina de Hormigón Proyectado ha sido muy popularizada ya que es fácil de utilizar, de bajo costo y efecto único.

Características de la Máquina de Hormigón Proyectado
1. Para la asperción de concreto seco, su productividad es de 5 m³/h. Pero para la aspersión de concreto con exceso de agua, su productividad alcanza los 10 m³/h en operación manual y 20 m³/h en operación robótica.
2. Con tecnología de aspersión de concreto con exceso de agua, esta máquina genera muy poco polvo (la concentración de polvo es menor a 20 mg/m³) y el porcentaje de rebote no supera el 15%.
3. El codo de descarga de material y la taza contenedora de material de tipo integral son fabricadas con materiales elásticos, que tiene propiedades anti bloqueo y anti aglutinante.
4. De gran eficiencia, El boquerel puede descargar hormigón en forma pareja. EL hormigón proyectado es de gran calidad.
5. La estructura se ensambla por medio de cuñas y bisagras, lo que la hace práctica para armar y desarmar.
6. El tablero de barrido puede cubrir superficies fácilmente, con un excelente efecto de barrido.
7. La máquina y sus piezas son de gran durabilidad

Nuestras Ventajas?

Parametros de Máquina de Hormigón Proyectado

	Cilindro Principal/Diáetro de Rodillo		mm	Φ 80/55 - Φ 400
	Diámetro de Cilindro Trasportador		mm	120
	Tipo de Válvula de Distribución		S Válvula
	Capacidad Máxima Teórica		m3/h	7
	Máxima presión teórica de salida		MPa	6
	Diámetro nominal de manguera		mm	51
Desempeño de la Máquina	Rango Permitido de Difuminación		cm	8 to 20
	Volumen de Depósito de bombeo		L	150
	Altura de Carga		mm	940
	Tamaño mayor de partículas sólidas		mm	20
	Módulo de finura para agregados finos		mm	≥ 0.45
	Polvo generado al rededor de la máquina		≤ 10 mg/m3
	Taza de rebote		< 20% en promedio
	Distancia máxima teórica de transporte		m	240 en horizontal
				130 en vertical
	Peso total		kg	1800±90
	Dimensiónes Generales	L × W × H	mm	2976 × 1210 × 1435 (± 1%)
	Tipo de Motor		YBK2-180M-4 de Tipo a prueba de llamas trifásica motor asíncrono de aplicación subterránea para minería de carbón
Sistema de Potencia	Potencia		kW	18.5
	Voltage		V	380/660
	Corriente		A(380 V/660 V)	36.5/21.1
	Revoluciónes		r/min	1470
	Modo de arranque		Y-
	Fora de sistema hidráulico		Circuito Abierto
Sistema Hidráulico	Bomba de Aceite		A10V045DFLR+G5-10-5-A15S-R
	Presión de bomba de aceite		MPa	19±0.5
	Hopper agitation Presión de aceite		MPa	12±0.5
	Voluen efectivo del tanque de aceite hidráulico		L	100±25
	Sistema de presión de aire		MPa	0.6-0.7
Compresión de aire	Presión de aire de trabajo		MPa	0.5
	Consumo de aire		About 10 m3/min
Sistema Acelerador de bomba dosificadora	Acelerador de cantidad de lìquido en mezcla		0 to 6%
	Sistema		Hidráulico
	Potencia		kW	0.55

Instrucciones de uso de Máquina de Hormigón Proyectado
1. Método de arranque: Suministro de Aire→Encendido de Máquina→ Alimentación de material
2. Método de Apagado: No agregue más material → detenga la máquina→ detenga el suministro de aire

Precauciónes de Manipulación para la Máquina de Hormigón Proyectado
1. El cabezal aspersor de de esta máquina de Hormigón proyectado no puede dejar de ser supervisado
2. Durante el proceso de proyección de hormigón, la presión debe rondar los 0.003 Mpa. Cuando la presión aumenta súbitamente, por favor prosiga al método de apagado.
3. Cuando la tubería se bloquea, por favor prosiga al método de apagado.
