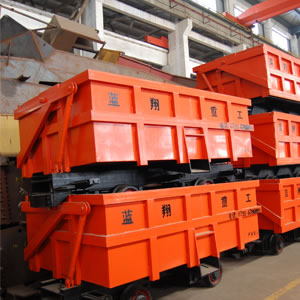

Vagão Gôndola (GDT) série KZ

Descrição

1. Usado em minas e projetos de engenharia.
2. Altamente eficiente e com autodespejo.
3. Necessita de veículo de tração.
4. Bitolas disponíveis para o vagão gôndola GDT série KZ: 600 mm, 762 mm e 900 mm.
5. A superfície de transporte deve ser sólida.
6. A seção transversal de tunelamento deve corresponder a 2.5 m×2 m (largura × altura).
7. Detritos individuais não podem ser maiores que 500 mm.
8. A altura de queda dos detritos de maior tamanho deve ser de menos de 1m (a contar do topo da caixa da transportadora).

Vantagens
1. Capacidade superior ao vagão gôndola GDT série KZ e vagão de caçamba fixa.
2. Despejo automático e suave.
3. 5.2 m é suficiente para o despejo, poupando espaço na escavação.
4. Ângulo de despejo alcança os 55º.
5. Despejo lateral disponível devido ao trilho de despejo ser simétrico.

As nossas vantagens?

Aplicações
Nosso vagão de despejo lado foi usado para Niulan River Water Diversion Project por Yunnan Construction Engineering Group As fotos seguintes mostram o local de trabalho, de carro de mina de transporte S20 e S25. Para obter mais informações, por favor clique aqui (ler mais)

Parâmetros

Item		Modelo
		KZ1.2	KZ1.7	KZ2	KZ4	KZ6	KZ8	KZ10	KZ16
Volume (m³)		1.2	1.7	2	4	6	8	10	16
Capacidade de carga (t)		3	4.2	5	10	15	20	25	40
Peso (t)		1.6	1.83	2.82	4.56	5.76	6.92	8.42	10.6
Ângulo de viragem		42°
Bitola (mm)		600/762		762/900				762/900
Eixo medidor (mm)		1200	1200	1300	1500	2000	2600	3000	3500
Velocidade (km/h)		8	8	8	8	8	8	8	8
Raio de viragem (m)		13	13	13	15	15	18	25	30
Dimensão (mm)	L	2775	2875	3300	3850	4850	6350	7350	7500
	W	1100	1230	1230	1500	1500	1500	1500	1900
	H	1065	1200	1270	1451	1586	1634	1737	2060

Notas sobre o vagão gôndola GDT série KZ:
1. Métodos de descarga à escolha do cliente:
(1) Despejo lateral de trilho curvado
(2) Despejo lateral hidráulico
(3) Despejo fundo hidráulico
(4) Despejo fundo mecânico
(5) Despejo traseiro hidráulico.
2. Vagão de grande contentor fixo tipples auxiliares.
